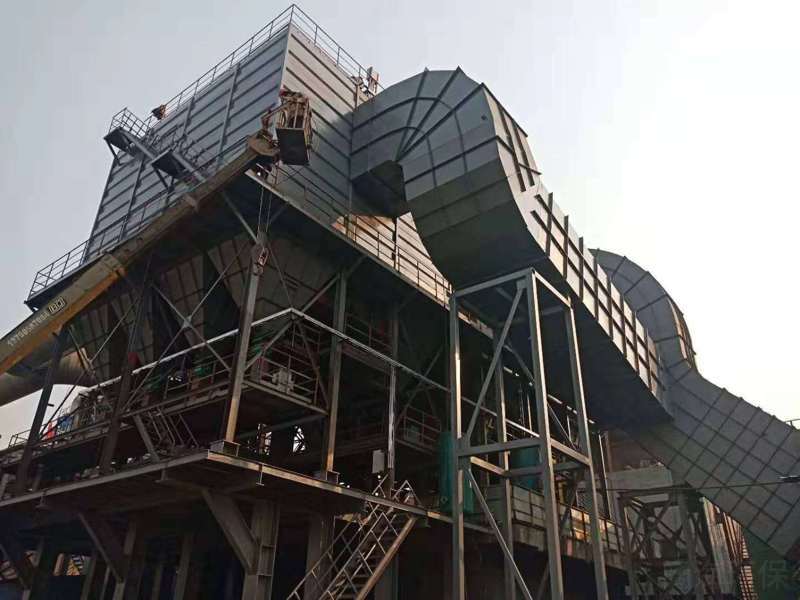

焦炉地面站除尘器
添加时间:2017-08-13
浏览量:622

 焦化除尘,焦炉消烟除尘,地面除尘站,推焦除尘,

焦炉地面站除尘器 工艺流程:

  焦炉地面站除尘设备系统由离心风机、主电机、变频器、仪表系统、循环冷却水系统、压缩空气系统及管网系统组成。在炼焦生产过程中,烟尘通过导管被吸入除尘干管,在重力除尘器内将大颗粒粉尘分离,直接流入灰斗。较小的粉尘均匀地进入布袋除尘器中部的箱体后,吸附在滤袋的外表面上,含尘气体经滤袋过滤后进入净气室,经排风管排入大气。当滤袋阻力达到限定值1500Pa时,清灰装置按差压程序打开电控脉冲阀进行脉冲喷吹,此时压缩空气将滤袋表面附着的粉尘抖落,经灰斗由排灰机构排出。该套除尘系统采用PLC自动控制技术,由除尘地面站中控制室集中监控,同时还设置了手动控制开关,便于检修。
焦化除尘,焦炉消烟除尘,地面除尘站,推焦除尘,

焦炉地面站除尘器工艺流程
  该流程采用装煤与出焦干式除尘二合一技术,将装煤除尘与出焦除尘合并为一套除尘系统,利用出焦除尘过程中吸附在滤袋上的焦粉作为涂层,使装煤过程中吸入烟气中的焦油及粉尘不能直接与滤袋接触。出焦除尘与装煤除尘交替运行,保证滤袋长期使用而不被粘结和堵塞。系统的优点是装煤除尘与出焦除尘两个子系统共用1台除尘器、1台风机以及1套排储灰装置。除尘器采用离线脉冲袋式除尘器,滤料选用新型防静电针毡滤气尼。
焦炉地面站除尘器工艺设计上的改进
2.1 在布袋除尘前增加了重力除尘器
  在除尘过程中,较大的烟尘颗粒通过导管被吸入除尘干管,较大的焦炭颗粒往往温度高,易损坏布袋,这样可以在重力除尘器内分离,直接流入重力除尘器底部灰斗,较小的烟尘颗粒均匀地进入布袋除尘器中部的箱体,吸附在滤袋的外表面上,可以减轻布袋除尘的吸附量,有效保护布袋,延长其使用寿命。
2.2 在除尘干管前端增加冷风阀
  焦炉装煤时因煤与炭化室炽热的墙壁接触,产生大量烟尘;推焦时高温焦炭从炭化室推出后,发生破裂,并在空气中燃烧,产生的烟气及焦尘散发到空气中。这两部分烟气不仅含尘量大,且温度较高。为有效保护布袋不被高温废气烧坏,在启动装煤和出焦除尘后迅速通过冷风阀掺混冷空气,使布袋温度迅速降低。
2.3 在重力除尘器前和进入布袋除尘器前增加防喘阀
  在除尘系统正常运转时,变频风机按照焦炉除尘效率的要求,预先设定了装煤和出焦的工作频率。但是在实际操作过程中,考虑到可能发生风机频率异常增加或除尘干管吸力突然增加等情况,会使除尘干管损坏或产生其他不安全因素。为避免这些不安全因素,在除尘干管上增设了两个防喘阀(超吸力自动打开阀),在装煤或出焦过程中,一旦发生干管吸力超过标准时,防喘阀自动打开,确保系统安全运行。

焦炉地面站除尘器


3 地面除尘站系统操作上的改进
   (1)推焦和装煤操作不能同时进行,严格执行先推焦后装煤的原则。
   (2)推焦除尘。风机平时在低速待机运行(20Hz )。推焦机开始推焦时,推焦杆离开后限位给变频器发出高速信号(40Hz ),风机高速启动, 同时给低压控制柜信号,切换装煤蝶阀,到推焦杆退回时降为低速
   (3)装煤除尘。当煤车集尘盖液压推杆启动时,给变频器发出信号,风机高速启动(30Hz) ,同时给低压控制柜信号,关闭出焦蝶阀。当装煤车吸力达0.17~0.55kPa时进行装煤操作,加煤结束后,待液压推杆收回后转为低速(
   (4)排灰操作。地面除尘站排灰根据10只仓料位仪情况进行,重力除尘器排灰根据排灰根据情况而定,暂定为每周1次。风机停止后,不要马上停卸灰系统,要让卸灰系统继续工作30min,以便将布袋积灰充分反吹干净,积灰斗余灰全部卸完。
4 地面除尘站系统的使用效果
(1)采用地面除尘站系统除尘,降低了炼焦炉生产区域的粉尘浓度,净化了工人生产操作环境,焦炉粉尘治理达到了炼焦行业和国家环保排放标准。
(2)系统经过工艺改进后,提高了系统稳定性和安全性,没有发生任何事故。
(3)由于操作控制简单有效,延长了系统设备的使用寿命,特别是布袋使用时间的延长。该系统使用18个月没有更换过布袋,实现了经济运行的目标。
(4)该系统变频技术的成功应用,既节省了用电费用,又保证了系统干管吸力的稳定,对整个除尘系统安全t 稳定运行起到了关键作用。
目前清源环保公司主要应用的三大技术
1.拦焦采用干管皮带小车,炉顶采用M管煤气回收技术。
2.拦焦采用干管皮带小车,炉顶采用导烟技术。
3.采用预喷布袋除尘,炉顶采用双对接导烟技术。

焦炉地面站除尘设备工艺流程如图所示.该除尘系统由多管散热器、预喷涂系统、离心风机,主电机,变频器,仪表系统,循环冷却水系统,压缩空气系统及管网系统组成.

焦炉地面站除尘设备在装煤推焦过程中会散发大量以烟尘或焦尘为主、并含有CO2、氮氧化合物、硫化物等烟尘。为防止焦炉装煤出焦过程中污染环境,这些烟尘需经除尘地面站处理后排入大气。

焦炉地面站除尘设备在装煤过程中产生的阵发性的黑烟及黄烟等污染物在除尘风机的抽吸下首先进入焦炉炉顶燃烧导烟车,烟气在燃烧室内充分燃烧,燃烧温度达1000℃~1100℃,将烟气中96%以上的苯并芘、苯可溶物、硫化氢、氢化氰、一氧化碳等有害物质烧掉。燃烧后的烟气及积碳、烟灰尘等经适量掺风后冷却至200℃以下并经设置在焦侧炉顶的固定翻板阀集尘干管进入装煤烟气吸附净化装置。烟气经吸附净化装置初步净化后经过灭火式冷却器灭火降温,除去大颗粒或着火的煤粉,温度降至110℃以下,然后进入阻火型低压脉冲式布袋除尘器,除尘后烟气排放浓度<50mg/m3。由于烟气中含有水蒸汽、焦油,会使滤袋除尘效率降低,故布袋除尘器每次过滤装煤烟气之前,应对滤袋作预喷涂处理,喷涂介质为出焦除尘捕集的焦粉。除尘器净化后的气体经除尘风机、消声器、烟囱排入大气。布袋除尘器、冷却器收集下来的灰尘,经过卸灰阀、刮板输灰机输送至粉尘仓,粉尘仓内的粉尘定期经加湿机加湿后卸入汽车运走。

除尘风机通过变频电机调速。装煤除尘系统与导烟车信号连锁。当导烟车给出装煤信号时,关闭非常阀,连通固定集尘干管上对应的翻板阀,接着除尘风机高速运转,进入除尘工作状态。装煤停止后, 除尘风机低速运转。非常阀平时处于关闭状态,当除尘器入口烟气温度≥120℃时,非常阀打开,起到保护除尘器的作用。沿焦侧炉柱顶部敷设的集尘干管是由固定翻板阀、平衡阀、伸缩节和端部消声器等组成。
